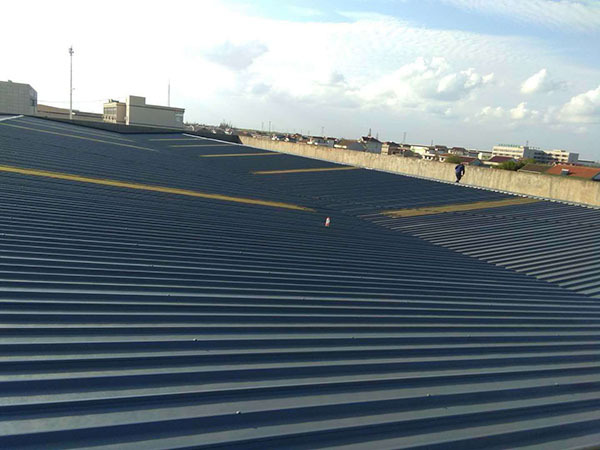

彩鋼瓦屋面經(jīng)過長時(shí)間使用，難免會(huì)出現(xiàn)生銹腐蝕等情況，為了不影響它的使用效果，我們就要及時(shí)對(duì)其進(jìn)行除銹防腐翻新作業(yè)，下面就由無錫亮劍噴涂工程小編與大家分享彩鋼瓦屋面除銹防腐翻新施工方案，以便為有需要的用戶提供參考。

一、鋼結(jié)構(gòu)基面處理

1.鋼結(jié)構(gòu)涂層施工

1.1 涂層施工前用毛刷或壓縮空氣將表面、陰角、溝槽的粉塵清除干凈。

1.2 按產(chǎn)品規(guī)定配比配制涂料，并攪拌均勻，熟化時(shí)間控制在30分鐘，在6小時(shí)內(nèi)施工完畢，涂裝間隔不能小于24小時(shí)，不大于7天。

1.2 施工溫度在5度-35度，相對(duì)濕度≤85%，在有雨、霧、雪和較大灰塵條件下不可施工。

1.4 施工所用工具應(yīng)清潔干燥，涂料不得混有水分、香蕉水、醇類溶劑、汽油等及其它雜質(zhì)，涂料現(xiàn)配現(xiàn)用，須在6小時(shí)內(nèi)施工完畢，以防止結(jié)膠，造成不必要的損失，提高施工成本。

1.5確認(rèn)無漏除、無銹粉的情況下進(jìn)行涂層施工。

1.6 涂層涂刷應(yīng)均勻美觀，做到不漏涂、不誤涂、不掛流、無剝落、無損壞、無針孔、無明顯皺折現(xiàn)象。

1.7 前道工序完成后，必須達(dá)到產(chǎn)品的實(shí)干時(shí)間，再進(jìn)行下道工序的施工。

1.8 涂刷時(shí)應(yīng)保證涂層的厚度、均勻度、底漆采用醇酸磁漆底漆，一遍干膜厚度為50um，面漆采用醇酸磁漆面漆二遍干膜厚度為100um，總厚度不小于150um。

1.9 涂刷時(shí)應(yīng)保持每遍涂層的厚度和涂層的總厚度。

1.10 驗(yàn)收標(biāo)準(zhǔn)：目測(cè)無皺折、掛流、氣泡、露底、針孔等現(xiàn)象或用測(cè)厚儀檢測(cè)。

二、筒身外壁涂裝工程

1、鋼絲刷、鏟刀等工具將煙囪表面浮塵、污垢等附著物清理干凈

2、用代用巾或壓縮空氣將煙囪表面的粉塵清除干凈，再進(jìn)行涂裝。

3、基面必須干燥，在深度為20mm的厚度層內(nèi)，含水率不應(yīng)大于6%方可進(jìn)行涂層施工。

4、涂刷應(yīng)均勻美觀，并做到不掛流、不漏涂、不誤涂、無針孔、無明顯皺折現(xiàn)象。

5、涂刷時(shí)應(yīng)保持每遍涂層的厚度和漆膜總厚度，其漆膜總厚度不應(yīng)小于160um。

6、嚴(yán)格按照產(chǎn)品說明書和行業(yè)規(guī)范進(jìn)行施工。

7、嚴(yán)格按照產(chǎn)品要求配比均勻。

8、陰雨、重霧等天氣應(yīng)停止施工，待天氣晴朗符合施工要求再進(jìn)行施工。

9、本工程航標(biāo)采用氯磺化聚乙烯底漆一遍、面漆一遍。

三、中間檢查和終極檢查

1、中間檢查

在施工過程中應(yīng)進(jìn)行檢查，根據(jù)工藝要求和甲方要求及每道工序結(jié)束后，應(yīng)經(jīng)檢查驗(yàn)收再進(jìn)行下道工序施工，確定好檢查點(diǎn)、停工待檢點(diǎn)，必須檢查合格后，才能進(jìn)入下道工序施工。

2、終極檢查

在施工完成后，檢查將在施工設(shè)施拆除前三天組織進(jìn)行。

我們要按照上述要求對(duì)彩鋼瓦屋面進(jìn)行除銹防腐翻新作業(yè)，切實(shí)提高彩鋼瓦翻新質(zhì)量和效果。如果您對(duì)彩鋼瓦翻新有任何疑問，歡迎隨時(shí)與我們聯(lián)系哦！
