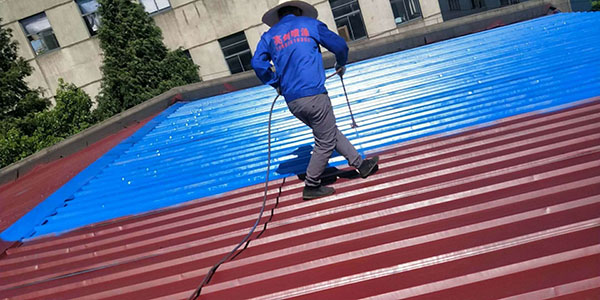

現(xiàn)在很多的廠房屋面都是用彩鋼瓦搭建而成的，彩鋼瓦因質(zhì)地輕盈使用方便被廣泛應(yīng)用，不過彩鋼瓦屋面經(jīng)過長時間使用會出現(xiàn)銹蝕現(xiàn)象，為了有效預防舊的彩鋼瓦再次氧化生銹，通過對原有的屋面銹跡進行打磨，清除表面的鐵銹和灰塵，再進行整體油漆噴涂的操作，可以使舊的彩鋼瓦屋面煥然一新。然而彩鋼瓦在除銹翻新過程中會存在一些隱患，是比較難發(fā)現(xiàn)的，下面就由彩鋼瓦翻新廠家亮劍噴涂給大家介紹一下彩鋼瓦屋面除銹噴涂翻新注意要點吧！

一、地域氣候溫度濕度不同導致漆膜干燥速度的差異

施工的溫度和濕度直接對漆膜干燥速度造成直接的影響。因為水性彩鋼瓦專用漆的干燥過程是水和助劑的揮發(fā)過程，所以在不同的空氣濕度、不同的空氣溫度下，干燥的速度會不一樣。比如在空氣濕度接近100%情況下，不管溫度多高水性漆也不會干燥，因為水性漆中的水分不易揮發(fā)至空氣中。建議施工濕度在30%-50%左右，每遍間隔4個小時。這樣漆膜充分干燥，成膜性好，附著力極強。如果空氣中的濕度過大，一遍漆與第二遍漆噴涂時間間隔太短，會導致第二遍漆出現(xiàn)局部微泡。從而導致滲水后起皮問題。

二、彩鋼瓦板材厚度不同導致漆膜干燥的速度的差異

彩鋼瓦的板材類型以及板材的厚度不同，通常使用的有雪花板、鍍鋅板等。相同條件下，板材的薄厚可以直接影響溫度的差別，薄板太陽光照射干燥比較快一點，厚板吸熱可能要慢一點，還有一些是冷板面對干燥速度要求更高了，建議每次表干時間一定要在4個小時以上，切莫心急導致出現(xiàn)問題。

三、不斷加水稀釋導致吸水量過大干燥速度延長有機成分稀釋減弱

一般出廠前的漆都是經(jīng)過涂-4杯等儀器測試好粘度，嚴格按照國家標準要求執(zhí)行。施工不加水攪拌均勻噴涂效果會更好。如果加水一般面漆我們建議加水量不要超過1%，這個1%也不是必須要加的，要根據(jù)現(xiàn)場施工環(huán)境和溫度，比如夏季溫度太高，可以加個1%，加入后需要用電錘攪拌3-5分鐘完全攪拌均勻后，再進行噴涂施工。但是有的客戶現(xiàn)場可能沒有辦法稱量1%的水，甚至直接用水桶添加導致添加量過多，再加上隨意用棍棒攪拌幾下直接噴涂。這種攪拌添加的方法會導致局部噴漆量太少，含水量過多，后期漆面出現(xiàn)局部泛白褪色脫落。因為成品漆里有疏水性成分，加水后必須充分攪拌均勻再噴涂。否則漆對水的吸收量很少，有的水甚至會懸浮在上面，從而影響整個漆的質(zhì)量。

以上就是在彩鋼瓦屋面除銹噴涂翻新過程中需要注意的一些問題，希望對您有所幫助。如果您還想了解更多關(guān)于彩鋼瓦除銹翻新價格、方案、流程等內(nèi)容，歡迎前往亮劍噴涂官網(wǎng)進行詳細了解。
